Introduzione
Il modello di classificazione ETIM è una struttura logica e standardizzata per organizzare i dati di prodotto tecnici in modo chiaro, coerente e interoperabile.
Il modello è composto da:
- Gruppi di prodotto (Product Groups)
- Classi di prodotto (Product Classes)
- Sinonimi (Keywords)
- Caratteristiche (Features)
- Valori (Values)
- Unità di misura (Units)
Tutte le entità del modello (classi, caratteristiche, valori e unità) sono identificate da codici univoci e indipendenti dalla lingua. Le descrizioni testuali, invece, sono tradotte nelle diverse lingue nazionali.

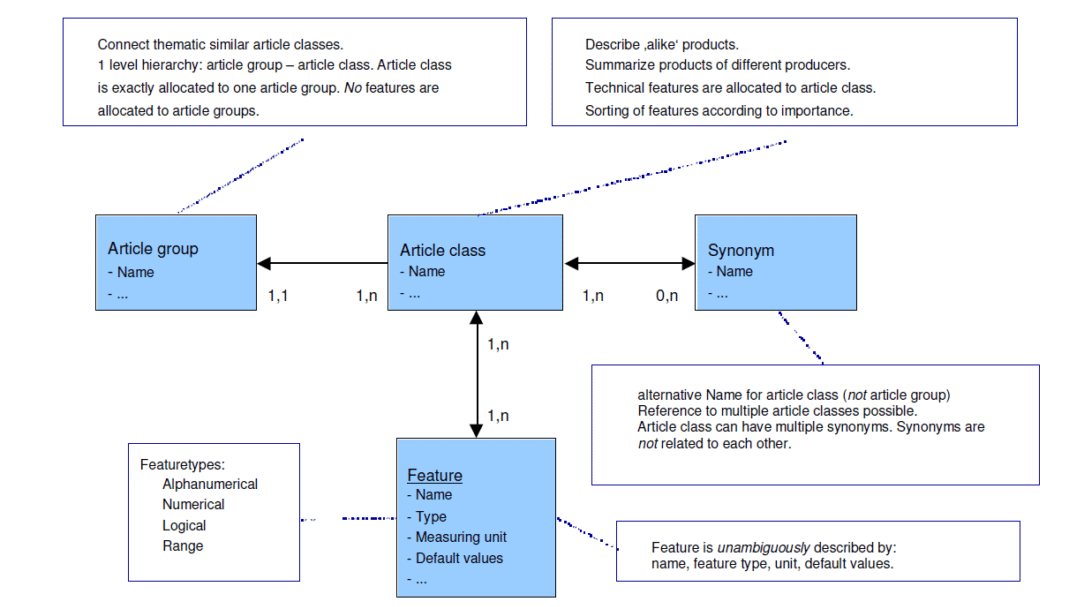

Gruppo (Group)
Il modello ETIM è strutturato su due livelli principali: gruppi e classi.
Il gruppo rappresenta un livello organizzativo superiore che raccoglie più classi di prodotto affini. Non contiene caratteristiche tecniche, ma serve a organizzare in modo logico le classi.
Ogni classe appartiene a un solo gruppo.

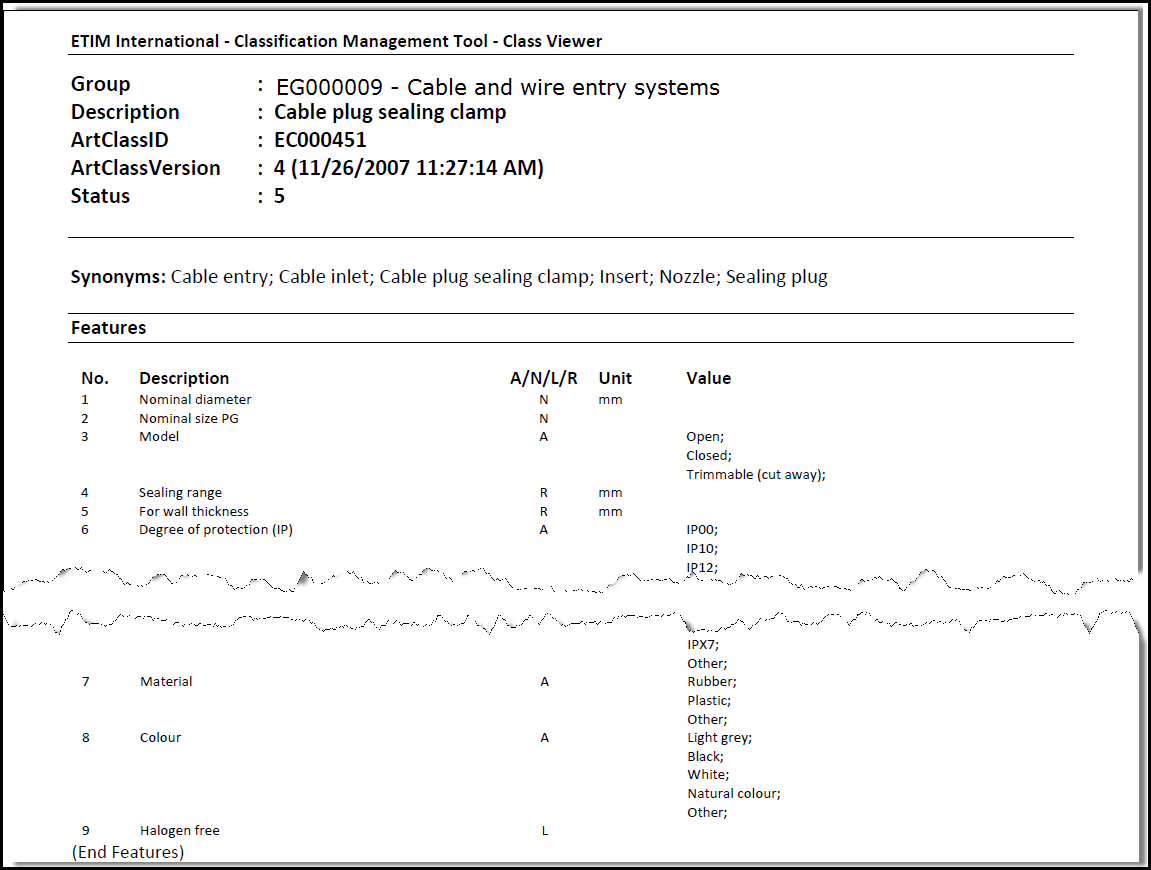

Class
La classe è il cuore del modello ETIM.
Una classe descrive prodotti simili, anche di produttori diversi, definendo in modo strutturato le caratteristiche tecniche necessarie per confrontarli.
Le caratteristiche sono organizzate secondo importanza e aspetti tecnici rilevanti (dimensioni, prestazioni, dati elettrici, materiali, ecc.).
Caratteristica (Feature)
Una caratteristica definisce un attributo tecnico della classe di prodotto.
Ogni caratteristica è identificata in modo univoco da:
- Nome
- Tipo
- Eventuale unità di misura
- Valori ammessi (quando previsti)
Tipi di caratteristica
A – Alfanumerica: elenco predefinito di valori possibili
L – Logica: risposta sì/no (Boolean)
N – Numerica: valore numerico singolo
R – Intervallo (Range): valore numerico con limite minimo e massimo
Valore (Value)
Per le caratteristiche alfanumeriche, ETIM prevede un elenco chiuso e predefinito di valori ammessi.
Questo garantisce uniformità e confrontabilità tra prodotti diversi.
Unità di misura (Unit)
Le caratteristiche numeriche e di intervallo richiedono un’unità di misura standardizzata.
Fanno eccezione alcune caratteristiche numeriche (es. “numero di…”) che non richiedono unità.
Sinonimo (Synonym)
Un sinonimo è un nome alternativo associato a una classe di prodotto (non a un gruppo).
Serve a facilitare la ricerca e l’identificazione del prodotto.
Una classe può avere più sinonimi, ma ogni sinonimo è collegato a una specifica classe ETIM.
La lingua di riferimento del modello è l’“ETIM English”, da cui derivano le versioni tradotte.
ETIM MC (Modelling Classes)
ETIM MC è un’estensione del modello ETIM dedicata alla rappresentazione parametrica dei prodotti come oggetti 3D.
Consente uno scambio strutturato e uniforme di dati per ambienti CAD e BIM, mantenendo invariato il modello di classificazione di base.
ETIM MC è riconosciuto da ETIM International come estensione ufficiale e rappresenta un passo strategico verso l’integrazione tra classificazione tecnica e modellazione digitale.
Il modello di classificazione ETIM garantisce un’identificazione univoca degli elementi, grazie a definizioni e valori predefiniti.
